【技術指南】中緯ZT30R Pro全站儀放樣測量
具體操作步驟講解

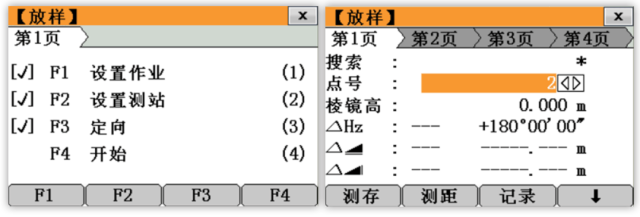

點擊1鍵【程序】—2鍵【放樣】
在做好設置作業和設站、定向后，點擊F4【開始】,進入放樣界面。
第1、2、3、4頁分別為極坐標法、正交法、笛卡爾法和測量點高程。
本次操作以極坐標法為例，有【坐標放樣】、【極坐標放樣】兩種，可點擊F4【↓】進行選擇。
以坐標放樣為例：點擊F2【坐標】，輸入點號與放樣點坐標（或點擊【搜索】選擇放樣點），點擊F4【繼續】，完成放樣點坐標的輸入。
將水平角（Hz）調至0°0′0″，點擊F2【測距】，根據前后、左右方向提示，完成放樣測量。
